LIGNOLOC® trespiker – kvalitet i detaljene

En innfesting som blir en del av uttrykket

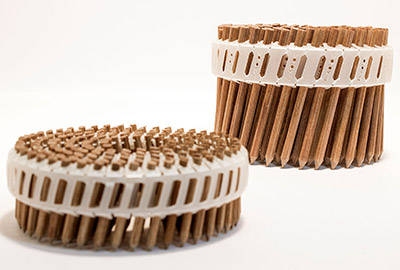

LIGNOLOC® trespiker er laget av komprimert bøketre og monteres med en tilpasset trykkluftspikerpistol. I synlige treflater kan varianten uten hode gi en diskret innfesting. På en trefasade kan varianten med hode brukes der selve trehodet skal være en del av detaljen. Uttrykket kan være dempet eller mer håndverkspreget, avhengig av materialet og hvordan innfestingen planlegges.

Tre og trespiker har også et naturlig samspill over tid. Siden innfestingen er fri for metall, unngår man ruststriper og misfarging fra korroderende spikerhoder på treflaten. Resultatet er en løsning der materialvalget er gjennomført helt ned til festepunktet.

Håndverksstoltheten kommer også frem i utførelsen. Spikerens plassering og innskytingsdybde må tilpasses treverket og flaten som skal være synlig. Når arkitekt og montør planlegger detaljene sammen, blir innfestingen en del av det gjennomførte uttrykket.

Se hva detaljene gjør i praksis

På HasleTre i Oslo brukte Oslotre LIGNOLOC® til både innvendige trebaserte plater og utvendig furupanel. Synlige treflater gir interiøret en helhetlig karakter, mens innfestingen spiller på lag med tanken om et bygg der materialene kan brukes videre. For arkitektene handlet valget både om uttrykk og om hvordan bygget skulle fungere på lengre sikt.

I svømmehallen på Haugtun skole er trespiker brukt til spiler og deler av himlingskonstruksjonen. De brannlakkerte furuspilene danner en sammenhengende flate uten synlige metallhoder. Her viser innfestingen sin verdi i en detalj som publikum faktisk ser.

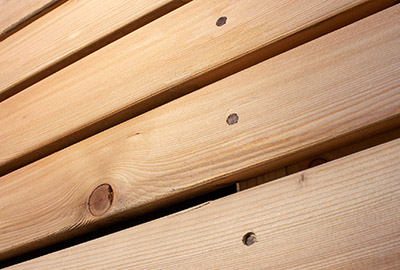

På Svartskog er også spikerhodene av tre. Fasaden får et uttrykk der panel og innfesting hører sammen, med en karakter som passer husets plassering blant furutrærne.

Flere ideer til ditt neste treprosjekt

I LIGNOLOC® Lookbook finner du flere eksempler på hvordan arkitekter og håndverkere har brukt trespiker i fasader, interiører og trekonstruksjoner.

Les og last ned her

Tegn med tanke på ombruk

Når tre festes med LIGNOLOC®, er festepunktene av tre. Skal platen eller elementet få et nytt liv, kan det kappes, høvles og freses gjennom trespikerne. Du slipper å trekke dem ut før videre bearbeiding. Hele komponenter kan dessuten brukes om igjen når demonteringen er planlagt fra start. Når de ikke lenger kan brukes i samme form, kan treet gå videre som tremateriale uten metall fra denne innfestingen.

HasleTre viser hvordan dette kan tenkes inn fra start. Arkitekt Moritz Groba i Oslotre fremhever at platene kan gjenbrukes uten risiko for at skjulte metallspiker eller kramper ødelegger verktøyet. Dersom målet er å kunne løsne hvert enkelt bord helt og uten skade, må også oppbyggingen av konstruksjonen planlegges for det.

Slik får trespikeren feste

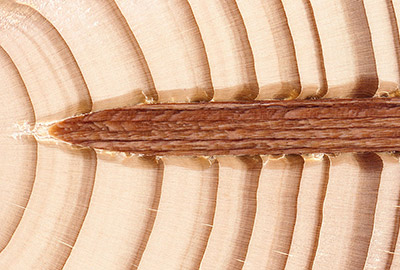

LIGNOLOC® er laget av komprimert bøketre. Når spikeren skytes inn i tre med en tilpasset trykkluftspikerpistol, skaper friksjonen varme. Ligninet i spikeren og treverket rundt binder seg sammen, prosessen kalles ligninsveising. Sammen med spikerens form og overflate bidrar den til en sterk forbindelse mellom trematerialene.

Se hvordan trespikeren fester seg

I videoen kan du se hvordan ligninsveisingen oppstår når LIGNOLOC® skytes inn i treverket.

Treflater uten rustmerker

LIGNOLOC® korroderer ikke som metall. Det er en fordel på utvendige trefasader og i fuktige eller korrosjonsutsatte miljøer, der innfestingen ikke skal gi ruststriper eller misfarging i treverket. Svømmehallene på Haugtun skole og i Vindafjord viser to norske bruksområder. Trespikeren er også motstandsdyktig mot kjemisk påvirkning, svelling og soppangrep. Riktig løsning må likevel velges ut fra treverket, miljøet og konstruksjonen.

Hvordan oppfører trespikeren seg ved brann?

Ved brann oppfører LIGNOLOC® trespiker seg som massivt treverk. Brannmotstanden til en vegg eller et element må vurderes og dokumenteres for den ferdige konstruksjonen.

Fra innvendig spilepanel til treelementer

LIGNOLOC® kan brukes til blant annet synlige spiler, innvendige treplater, gulv, innredning og møbler. Utvendig kan riktig variant brukes til trefasader og andre trekonstruksjoner. Systemet er også aktuelt i bindingsverk, produksjon av treelementer og fuktige miljøer som svømmehaller. Når trekomponentene senere skal kappes eller CNC-freses, kan bearbeidingen skje gjennom trespikerne.

I produksjon av treelementer kan trespikeren brukes som midlertidig feste eller til å forbinde trelag, avhengig av oppbyggingen. Trespikerne gjør det mulig å bygge treelementer uten metallinnfesting. I noen løsninger slipper man også å lime hele flaten.

Krysslaminerte treelementer

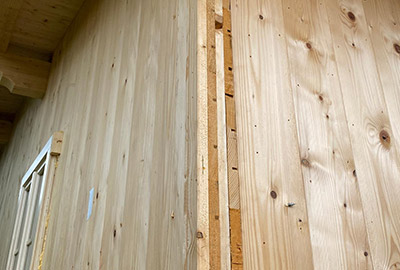

Krysslagte trelameller kan festes med LIGNOLOC® i stedet for å limes over hele flaten. Slike elementer kalles LCLT, en variant av krysslaminert tre (KLT) med trespiker. Løsningen kan brukes til bærende og ikke-bærende veggelementer når oppbygging og dimensjonering er prosjektert for det.

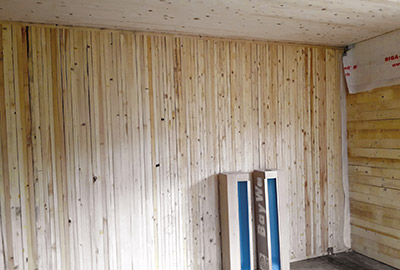

Spikerlaminerte treelementer

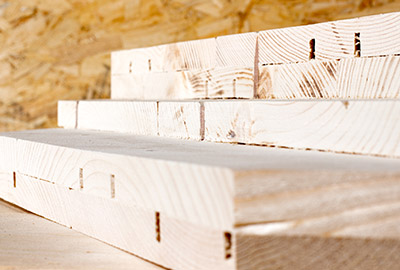

Trelameller kan også settes sammen til spikerlaminerte vegg- og takelementer. Her brukes trespikeren til å holde lamellene samlet, slik at forbindelsen fortsatt er av tre. Valg av oppbygging og lastbærende funksjon må vurderes for hvert prosjekt.

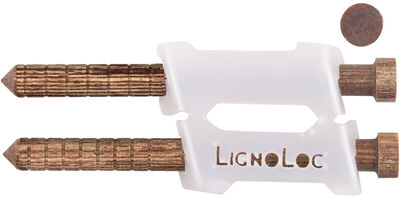

Valg av spiker med eller uten hode avhenger av materialet, om flaten skal være synlig, og hvilke laster og påkjenninger forbindelsen skal tåle. På fasader er spiker med hode utviklet for å holde kledningen på plass og la trehodet inngå i uttrykket. Andre bruksområder krever andre dimensjoner og monteringsmåter.

Dokumentasjon for bærende forbindelser

LIGNOLOC® fikk tysk godkjenning for bærende treforbindelser i 2020. For europeisk prosjektering finnes det nå to europeiske tekniske vurderinger (ETA): ETA-23/0041 for trespiker uten hode og ETA-23/0330 for trespiker med hode. Vurderingene gir dokumenterte verdier som kan brukes ved prosjektering av de forbindelsene og produktvariantene de omfatter. De beskriver blant annet tre-til-tre forbindelser og bestemte typer plater festet til tre. Bruksklasser og materialer må kontrolleres i den aktuelle vurderingen. Se godkjenningene hos BECK.

De tekniske vurderingene bygger på en antatt tiltenkt brukslevetid på 50 år for spikeren. Det er en forutsetning i produktvurderingen, ikke en garanti for levetiden til et ferdig bygg. Riktig dimensjon, innfestingsdybde, kantavstand, underlag og bruksklasse må vurderes for det konkrete prosjektet. BECKs tekniske håndbok gir prosjekterende mer informasjon om beregning og utførelse.

Hvilken spikerpistol brukes?

LIGNOLOC® skytes med trykkluftpistoler som er tilpasset trespiker. Valg av pistol henger sammen med spikerens dimensjon, om den har hode, og materialene som skal festes.

F33 LignoLoc PS40 brukes med korte trespiker med hode til blant annet tynnere plater, lister, innvendige spiler og møbelproduksjon. Den er aktuell når detaljene er små og innfestingen skal utføres presist.

Fasco F44 LignoLoc brukes med trespiker uten hode, blant annet til kryssfiner, innvendig spilepanel og innredning. Motek fører spiker til denne pistolen i lengder fra 38 til 60 mm.

Fasco F60 LignoLoc brukes med lengre trespiker uten hode, blant annet til kraftigere trebaserte konstruksjoner og produksjon av massivtreelementer.

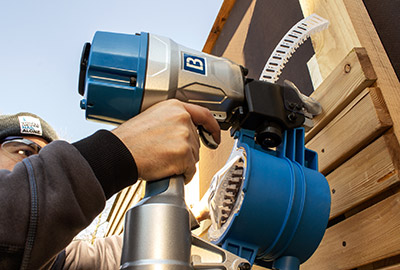

F60 PS90-Head LignoLoc er modellen for trespiker med hode, blant annet til utvendig panel. Spikerhodet holder kledningen på plass og kan samtidig bli en synlig del av fasadedetaljen.

En vanlig spikerpistol for stålspiker er ikke beregnet for LIGNOLOC®. Ta kontakt med oss dersom du vil finne riktig kombinasjon av spiker, pistol og teknisk dokumentasjon til prosjektet.

Miljøfordeler som følger materialvalget

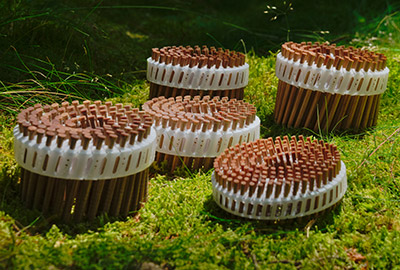

LIGNOLOC® er laget av europeisk bøk. Når tre festes med tre, kan elementer bygges med færre ulike materialer. Det forenkler videre bearbeiding og kan gjøre ombruk og materialgjenvinning enklere, særlig når dette er planlagt sammen med resten av konstruksjonen. Produksjonen av LIGNOLOC® trespiker gir opptil 66 prosent lavere klimagassutslipp enn produksjonen av teknisk tilsvarende stålspiker. Produktet har også en miljødeklarasjon (EPD). Miljøfordelen er en del av helheten, mens utseendet og kvaliteten kan oppleves i det ferdige bygget.
